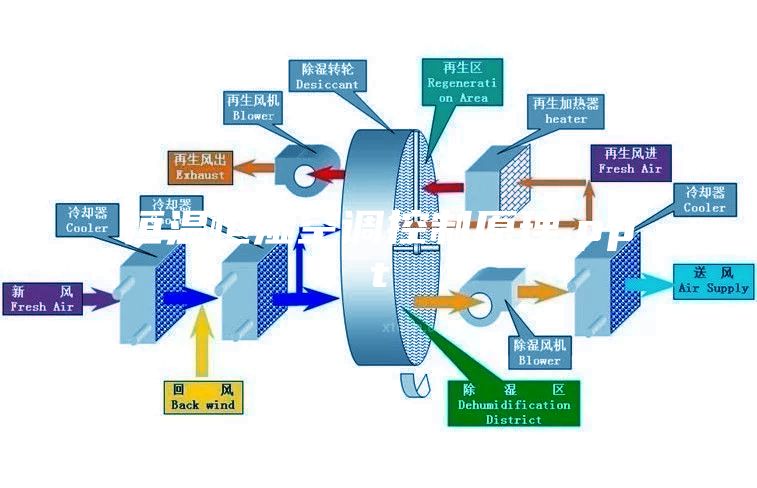

　　恒温恒湿空调机组控制原理恒温恒湿空调箱恒温恒湿空调箱控制系统图控制原理1夏季风管型温湿度感测器器ＴＴ,ＨＴ感测回风温湿度,经由ＤＤＣ比较二者感测值与设定值之信号偏差量,依偏差量控制冰水用电子比例式电动二通控制阀组ＭＶ1,3之冰水量作降温除湿之功能,冬季的控制同夏季,风管型温湿度感测器ＴＴ,ＨＴ,感测回风管温湿度,经由ＤＤＣ比较二者感测值与设定值之信号偏差量,依偏差量控制电加热量;控制原理2此外,ＤＤＣ亦控制比例加湿器ＨＭ弥补含湿量之不足,以维持空调区域恒温恒湿需求.焓值传感器H与室外焓值传感器监控值做对比，来控制冬季电加热和再冷盘管的开度。ＤＰＳ风差压开关感测风车状态,ＤＰＩ滤网压差开关感测滤网过滤效率,若滤网过脏时,於控制箱面板指示灯显示警告讯息，以通知管理人员清洗维护.控制原理3按照最佳时间程序自动启/停送风机，具有任意周期的实时时间控制功能；在回风风道内设温湿度传感器，测量室内温湿度；根据回风温度与设定值的偏差、回风湿度与设定值的偏差，按PID调节二通阀、电加热和加湿器，从而达到恒温恒湿的目的。监测送风机的运行状况和故障信号，故障时报警；（接后）控制原理3启动顺序：启动风机→调节冷水阀→加热→加湿停机顺序：停风机→关水阀→加热→加湿以上数据均能在中央站彩色图显示、记录各种参数、状态、报警等。
